Основные технические характеристики промышленных вентиляторов:
- полное давление, Па;
- частота вращения вентилятора;
- объем расходуемого воздуха, м3/ч;
- уровень потребляемой мощности, Вт;
- уровень звукового давления (шума), Дб;
- уровень энергоэффективности вентилятора (КПД), %.
Промышленные вентиляторы классифицируются:
- по конструкции и принципу действия - на центробежные (радиальные), осевые, тангенциальные (диаметральные) вентиляторы;
- по способу монтирования выделяют крышные вентиляторы, канальные, которые устанавливается прямо в воздуховоде, и обычные, устанавливаемые на опорах или раме;
- по условиям эксплуатации и составу среды, которая перемещается вентилятором; промышленные вентиляторы подразделяются на коррозионностойкие, взрывобезопасные, термостойкие (выдерживают температуру воздуха до 200°С), пылевые (примеси более 100 мг/м3) и общепромышленные (для перемещения газов или воздуха с температурой до 80°С);
- по способу соединение двигателя с рабочим колесом вентилятора выделяют вентиляторы с непосредственным соединением двигателя и крыльчатки, на одном валу (исполнение 1, 3) и вентиляторы, где это происходит посредством с клиноременной передачи (исполнение 5);
- одним их главных параметров промышленных вентиляторов является величина окружной скорости рабочего колеса (u). Разделяют следующие классы вентиляторов:
- класс первый - вентиляторы с загнутыми вперед лопатками, имеющие u <= 30 м/с и вентиляторы с загнутыми назад лопатками, имеющие u <= 50 м/с;
- класс второй - вентиляторы с загнутыми вперед лопатками, имеющие u > 30 м/с и вентиляторы с загнутыми назад лопатками, имеющие u > 50 м/с.
- Следует учесть, что окружная скорость вращения рабочего колеса заметно влияет на акустические характеристики вентиляторов. Именно поэтому более шумными (при одинаковом количестве оборотов) являются вентиляторы больших размеров. Это следует учитывать для соблюдения санитарных норм по шуму для помещений разного назначения (СНиП 23-03-2003 «Защита от шума»).
Типы вентиляторов промышленных в зависимости от величины полного давления, создаваемого в номинальном режиме:
- низкого давления, создающие полное давление не выше 1000 Па;
- среднего давления - от 1000 до 3000 Па;
- высокого давления - от 3000 до 12000 Па.

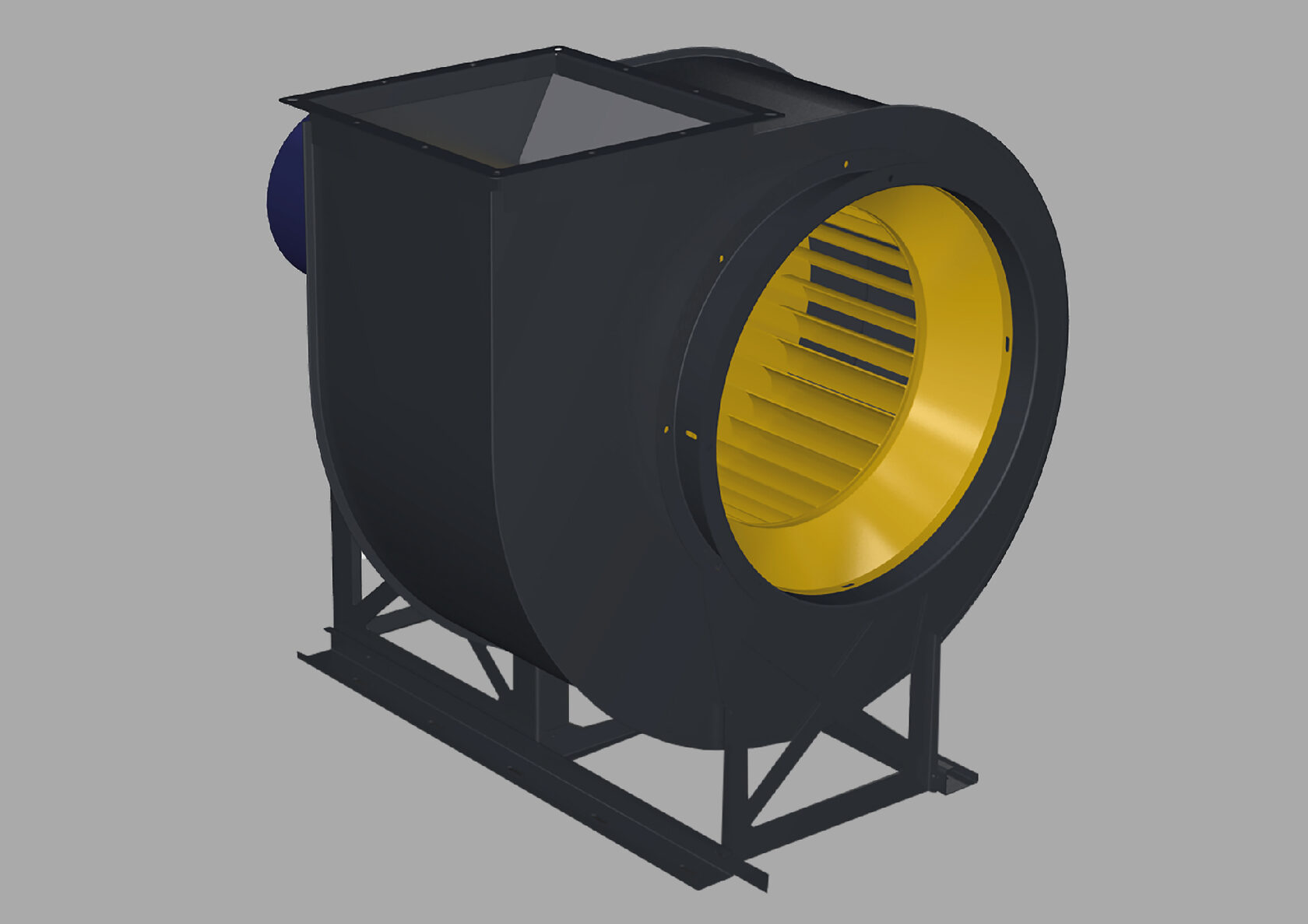

Промышленные центробежные вентиляторы, кроме того, подразделяются на правые и левые:

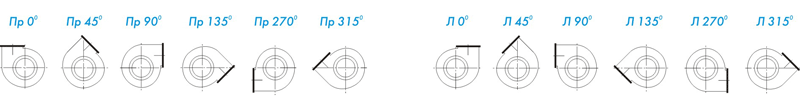

Положение спирального корпуса промышленного центробежного вентилятора может быть различным, угол поворота относительно нулевого положения отсчитывается по направлению вращения рабочего колеса.
Допускается установка поворотных корпусов в любое из положений, изображенных на рисунке:
- вентилятор правого вращения - с колесом, вращающимся по часовой стрелке, со стороны всасывающего отверстия вентилятора;
- вентилятор левого вращения - с колесом, вращающимся против часовой стрелки, со стороны всасывающего отверстия вентилятора.
Положение спирального корпуса промышленного центробежного вентилятора может быть различным, угол поворота относительно нулевого положения отсчитывается по направлению вращения рабочего колеса.
Допускается установка поворотных корпусов в любое из положений, изображенных на рисунке:
Особенности классификации осевых промышленный вентиляторов
Осевые промышленные вентиляторы подразделяют на первое и второе исполнение в зависимости от направления воздушного потока. Если поток воздуха направлен на рабочее колесо, то промышленный вентилятор имеет первое исполнение, если - от рабочего колеса, исполнение - второе.
Осевые промышленные вентиляторы подразделяют на первое и второе исполнение в зависимости от направления воздушного потока. Если поток воздуха направлен на рабочее колесо, то промышленный вентилятор имеет первое исполнение, если - от рабочего колеса, исполнение - второе.
